[AWS] Private Subnet 에 EC2 구성하기 (NLB 사용)

프라이빗 서브넷에 생성한 ec2는 alb , nlb를 통해서 사용자가 어플리케이션 접근이 가능하게 합니다.



저와같은 경우는 ECS - EC2 구조로 생성하였숩니당.



EC2를 프라이빗 서브넷에 구성하고 alb - nlb 를 통하여 client의 앱접속을 가능하게 합니다.

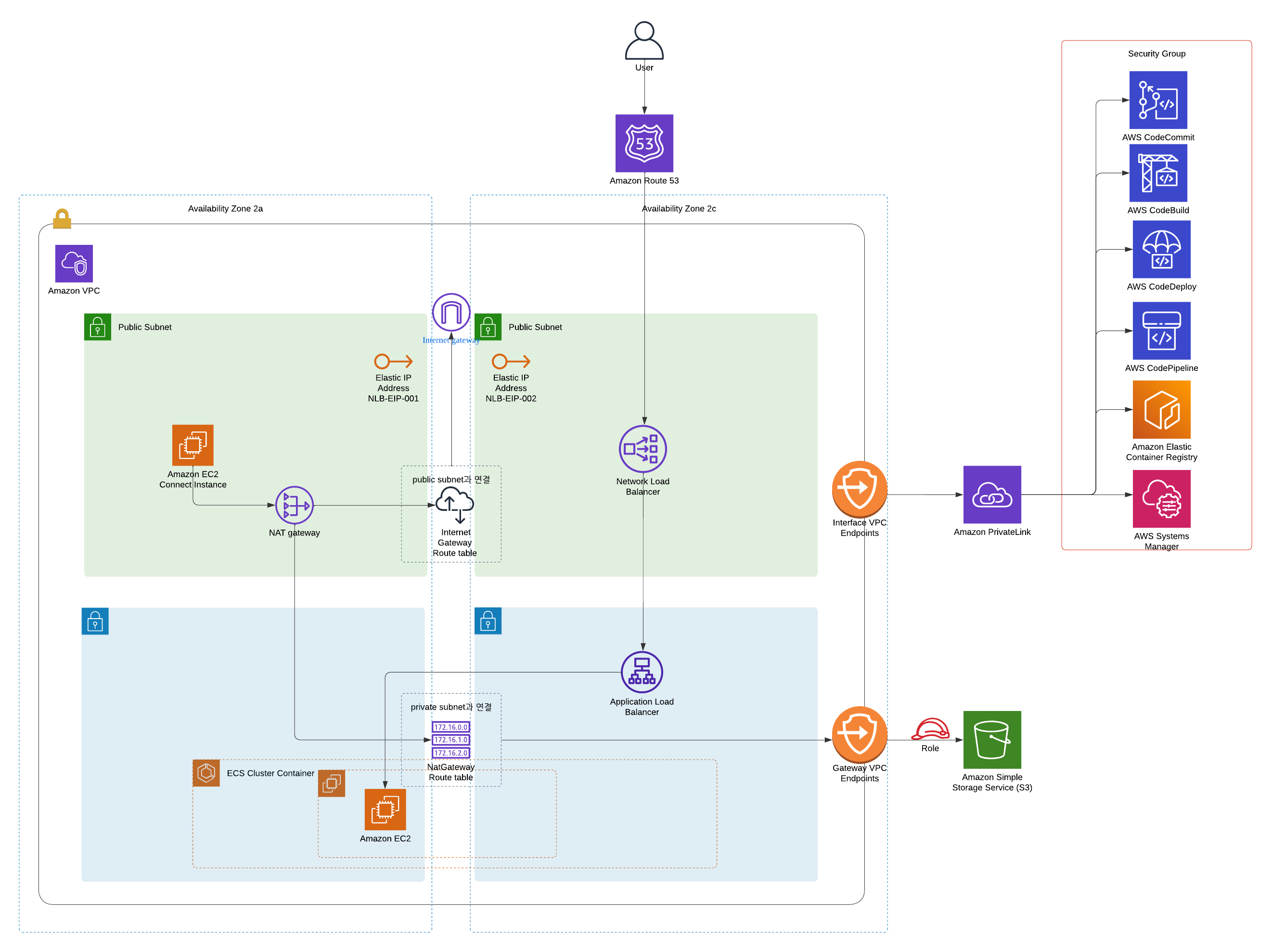

완성된 아키텍쳐는 위와 같습니다용



---

원래는 NAT를 사용하여 EC2 (프라이빗 서브넷)- ALB (퍼블릭서브넷)을 연결하려고했으나

NAT Gateway의 비용문제로 NLB 를 사용하는 구조로 변경하였습니당.



NAT Gateway를 사용하면서 생겼던 이슈는 아래 정리했셔요..

흔한 경우는 아니었지만 힘들게 해결한 이슈임미다..

https://itfirefox.tistory.com/33

[AWS] 서브넷 CIDR와 도커 대역IP 충돌

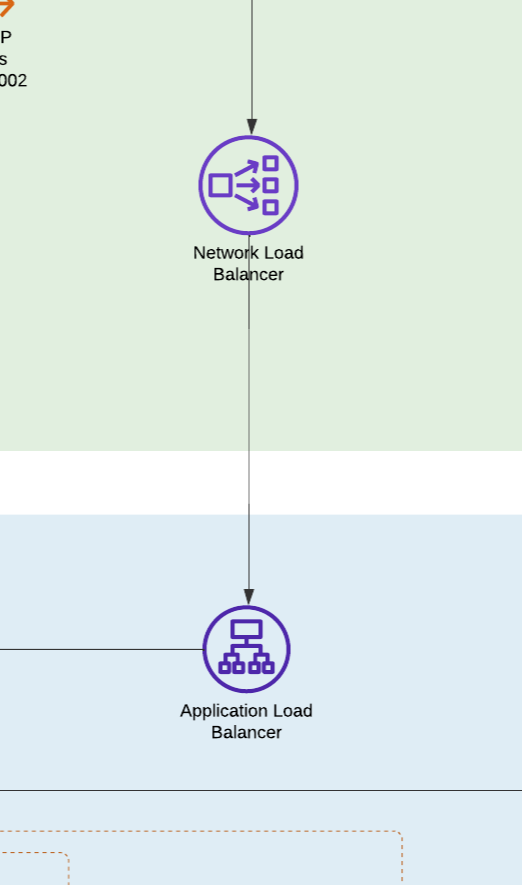

ALB 를 프라이빗 서브넷에 두고 인스턴스와 연결한 후에 퍼블릭 서브넷에 생성한 NLB 를 연결하였습니당



ALB - NLB 도 결국 프라이빗 서브넷과 퍼블릭 서브넷이 연결되어야해서 NAT 가 사용되어야하나? VPC 엔드포인트를 사용해야하나?

여러 의문이 들었지만



ALB와 NLB는 서브넷에 여부와 상관없이 서로 연결이 되더라구용?^_^

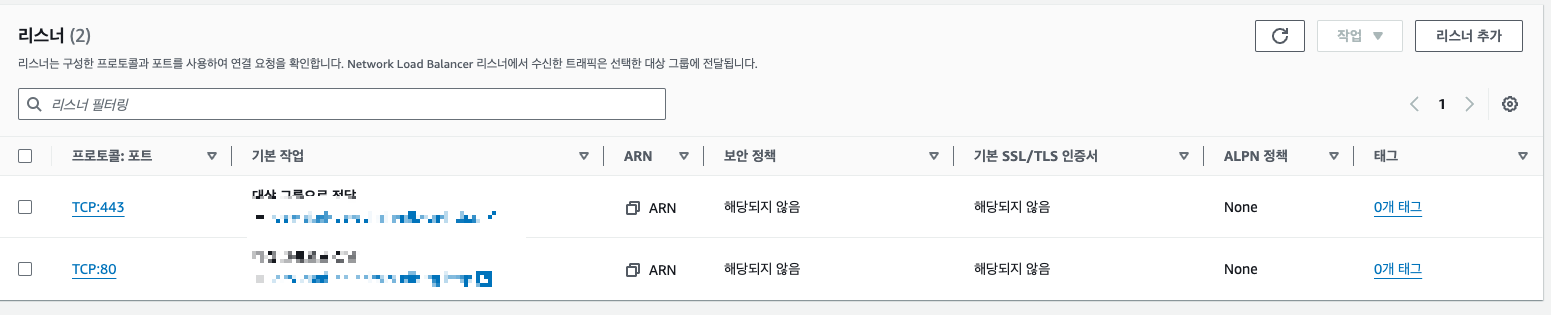

NLB의 대상그룹 대상은 ALB 구용~ 타겟 그룹은 각각 TCP:443, TCP:80 두가지가 필요해욥





요런식입니다.



Route53 에는 NLB의 DNS 주소를 매핑해줍니다!



그러면 프라이빗 서브넷에 생성된 인스턴스에 직접 접근이 불가능한 아키텍쳐 구조가 완성이 됩니다용~



그러면 EC2 ssh 접속이 하고싶으면 우짤까용?



1. ec2 콘솔에서 session manager를 통한 터미널 접속

2. bastion 서버 생성 후 연결하여 접속

https://itfirefox.tistory.com/35

[AWS] Private Subnet Instance ssh 접속을 위한 Bastion 장비 생성

bastion 서버 접속에 대한 포스팅은 위에 있습니당



---





그래서 결국 NLB 사용 추가러 TCP 통신을 통한 더 빠른 통신과 부하분산 헬스체크 이중화 어쩌구저쩌구 여러 장점을 같는 구조로 재탄생하게 되었습니당당당숭그리당당



VPC 엔드포인트는 서브넷과 관련이 없는 VCP 외부 리소스들을 연결할때 사용하는 것이었음!]

관련 포스팅도 해보았습니당~
